Фитинги: материал изготовления, особенности конструкции, технические характеристики

Фитинги – элементы инженерных сетей, применяемые для герметичного соединения нескольких сегментов труб, в том числе разных диаметров или направлений.

Достоинства

Фитинги используются для прокладки трубопроводов: отопительных, водопроводных, газоснабжающих, канализационных и других благодаря незаменимым качествам:

• небольшие размеры – возможность использовать на маленьких участках;
• надежная несложная конструкция в соответствии с назначением;
• изготовление из нетоксичных материалов;
• выпуск унифицированных размеров;
• сборка и демонтаж:
• соединение объектов сложной конфигурации.

Фасонные крепители применяются везде – в жилищно-коммунальном хозяйстве, транспортном, сельском хозяйствах, в строительной, химической, нефтедобывающей, пищевой и других отраслях промышленности, В быту для подключения бытовых и сантехнических приборов, радиаторов, слива и т.п.

Материал изготовления

Главный параметр классификации фитингов – материал изготовления, который определяет эксплуатационные качества изделия.

Фитинги для нержавеющих труб гражданского и промышленного назначения должны иметь такие свойства, чтобы эксплуатация продолжалась много лет без проблем.

Арматура из нержавейки обладает массой преимуществ по сравнению с аналогичными устройствами из других сплавов и полимеров:

• прочность,
• выдерживание высоких температур,
• отсутствие химической активности,
• стойкость к коррозийным процессам,
• сочетаемость с другими материалами, в том числе с медными трубами,
• негорючесть,
• возможность многократной сборки и разборки системы без нарушения целостности.

Материалом для изготовления применяются стали марок:

AISI 304 – отличается хорошими показателями сопротивления к коррозии и окислению, устойчивости к негативному воздействию воды (соленой, пресной, водопроводной) и растворов кислот сильных концентраций.

AISI 316 – улучшенная версия стали 304 за счет дополнения молибдена и никеля. Изделия из этой марки применяются для специфического промышленного оборудования в химическом, пищевом, бумажно-целлюлозном, горнодобывающем, фармацевтическом и нефтяном секторах экономики.

От способа изготовления корпуса фитинги для нержавеющих труб разделяется на: бесшовные (цельнолитые) и сварные (из нескольких фрагментов).

Конструкции фитингов

Каждый соединительный элемент в зависимости от выполняемой задачи имеет соответствующее строение.

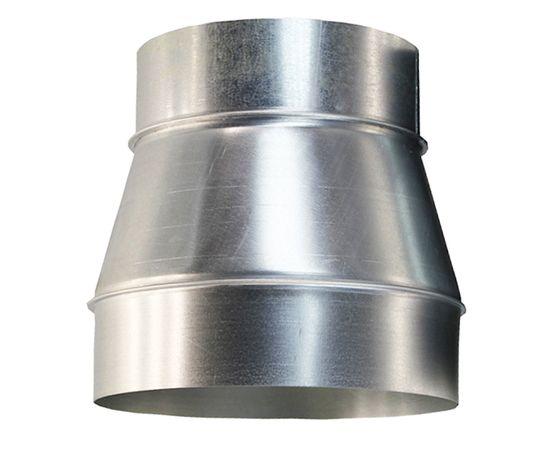

Переходники – стыкуют части труб разных диаметров, изготавливаются по принципу накручивания. Для дополнительной герметизации оснащаются силиконовыми или каучуковыми прокладками с внутренней стороны.

Штуцеры – создают соединение металлической трубы и гибкого шланга в пневматических системах, бытовых водо- и газопроводах. Для усиления прочности крепления иногда применяют хомуты.

Заглушки – перекрывают концевые отверстия трубы или емкостей, устанавливаются в качестве временных или постоянных деталей, блокирующих движение в указанном направлении.

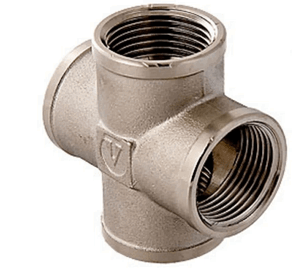

Крестовины – устройства с одним базовым и тремя перпендикулярными выходами, делят поток жидкости на несколько ответвлений.

Муфты – состыковывают части трубы равного диаметра в определенном месте для увеличения длины.

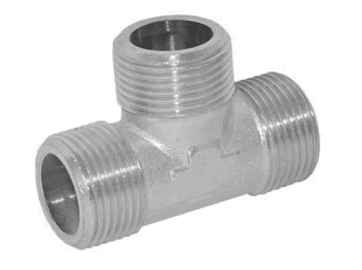

Тройники – изделия с тремя выходами, которые создают отводы от главной ветки в одну сторону.

Уголки и отводы – изменяют движение трубопровода или направляют трубу под наклоном в пределах 45-90° в любой плоскости, вертикальной или горизонтальной, обводов выступающих деталей.

Коллекторы – перераспределяет жидкость по нескольким направлениям с одинаковым напором, предотвращая резкие перепады и гидроудары. Устройство оснащено шаровыми кранами.

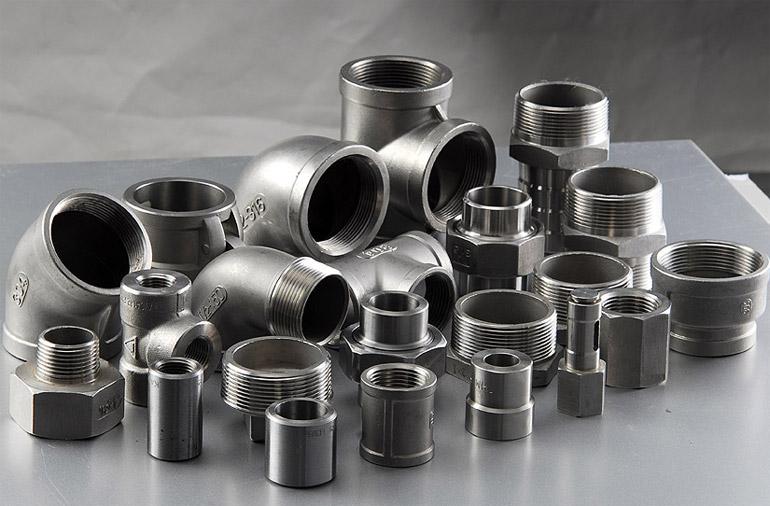

Фитинги из нержавеющей стали — литые элементы, не имеют разборных деталей.

Классификация по способу монтажа

Выбор вида крепления зависит от нагрузки, особенностей эксплуатации и сечения труб.

Резьбовые – элемент изготовлен с резьбой, наружной или внутренней. Соединение происходит путем скручивания разводным ключом. Полученный узел можно разбирать, а фитинг использовать повторно.

Наибольшую популярность среди данных соединительных деталей завоевала разновидность – «американка».

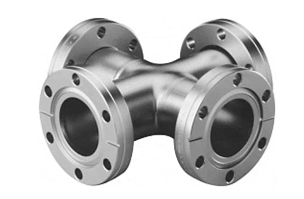

Фланцевые – поперечные круглые пластины с отверстиями совмещают и закрепляют болтами. Внутри соединения предварительно укладывают герметичную прокладку. Благодаря большим размерам чаще всего применяют для крепления крупных бытовых и промышленных сетей трубопроводов.

Обжимные – на патрубки соединяемых частей нанесена резьба. Входящая в комплект обжимная гайка надевается на трубу. В торец трубы заводится резьбовая часть соединителя и затягивается обжимной гайкой. Фитинг после демонтажа используется повторно. Высокая герметичность достигается с помощью уплотнителя из полимера.

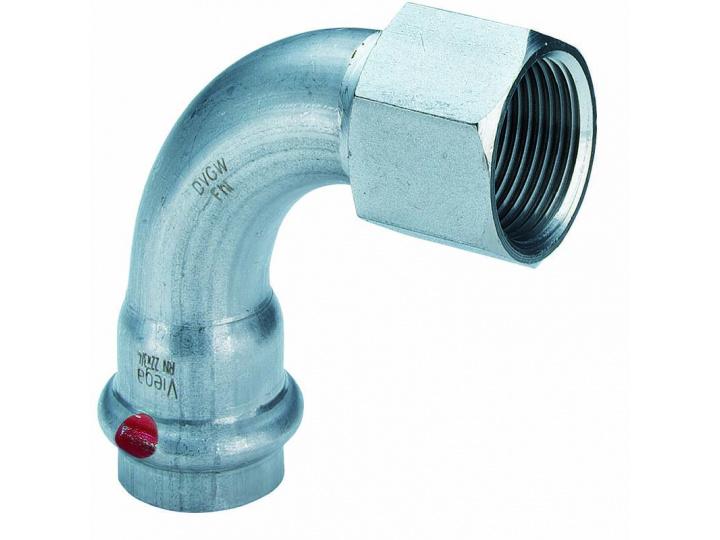

Пресс – фитинг – подвид обжимного соединителя. Создает неразъемное соединение, не отличается надежностью.

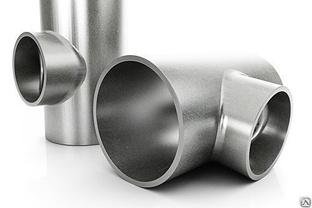

Сварные – торцы трубы и фитинга нагреваются и свариваются между собой. Способ сварки считается самым прочным. Узел получается неразборным.

Внимание! Выполнение этого способа возможно только при соединении деталей из одинакового материала с аналогичными свойствами. Сварные конструкции подходят только для труб из нержавеющей стали.

Технические характеристики

Для правильного выбора фитинга для нержавеющей трубы необходимо знать размеры трубопроката. Диаметры выпускаемых фасонных соединителей для нержавеющих труб изготавливаются в соответствии с требованиями государственных стандартов. Параметры совпадают с размерами производимых труб, это:

• резьба — наружная или внутренняя;
• угол изгиба;
• толщина стенок корпуса.

Характеристики указаны на упаковке, расшифровываются по марке на самих деталях.

Фитинги всех видов, производителей, стоимости обеспечивают надежное и долговечное соединение узлов трубопроводов только при условии грамотного монтажа и аккуратной эксплуатации.
