Штангенциркуль: как выбрать

Штангенциркуль (штангель) - это инструмент, который нужен для замеров линейных размеров: внутренних, внешних, глубины.

Во время строительства и ремонта штангель почти не используется, поскольку инструмент необходим для выполнения весьма точных измерений (точность до 1 мкм!). Как правило, точные измерительные приборы и инструменты используются для замеров размеров различных небольших металлических элементов и деталей.

И все же, любой уважающий себя хозяин должен выбрать и купить штангенциркуль, ведь никогда неизвестно, когда он пригодится. А вот когда потребность в нем возникнет, его заменить ничем.

Но как выбрать штангенциркуль? На самом деле штангель выбирается очень просто, необходимо лишь знать основные критерии выбора данного инструмента, о которых далее.

Штангель: критерии выбора

Главным критерием при выборе данного измерительного инструмента, все-таки, есть цена. Так, чем точнее измеряет штангенциркуль - тем она выше. Цена штангенциркуля, кроме точности, также зависит от длины изделия и установленного на нем устройства для считывания показаний :

• штангель может иметь длину от 125 мм (простой «колумбик») до 5 м ;
• максимальные параметры точности - деления 0.001 мм, погрешность -0.005 мм (точность почти такая же, как у микрометра)
• устройство для считывания - классический штангель оборудован нониусом (специальной шкале), стрелочный считыватель (деление, как правило, 0.02 мм) и цифровой блок (деление, как правило, 0.01 или 0.001 мм).

Какой бы Вы не выбрали штангенциркуль, он однозначно будет оборудован одним из вышеуказанных считывающих приспособлений. Каждый считыватель, естественно, имеет свои преимущества и недостатки.

Перед тем, как выбрать и купить штангель, рекомендуем определиться с типом измерений, которые будут проводиться данным инструментом. Также практически каждый штангенциркуль имеет индивидуальные «фишки» и различные дополнительные приспособления, которые облегчат Вам процесс измерения и расширят функционал измерительного инструмента. К таким дополнениям могут относиться, например

• твердосплавные насадки;
• приспособление, позволяющее контролировать усилие прижатия;
• глубиномер и так далее.

Штангенциркуль: конструкция

Штангенциркуль не менял свою эффективную и простую конструкцию веками. Так, стандартный штангель имеет неподвижную стальную штангу, которая, в свою очередь, оборудована верхней и нижней неподвижными губами. Эти губки служат для выполнения внешних и внутренних измерений. На штанге также нанесена миллиметровая шкала.

Вторая часть, которой оборудован штангенциркуль, является подвижной и также имеет аналогичные губки. При перемещении подвижной части ее губки сталкиваются с соответствующими губками неподвижной штанги. Подвижная часть также оборудована шкалой, которая называется нониусом. Именно эта шкала необходима для снятия результата измерения с высокой точностью - до 0.02 мм.

Также любой штангель на торце имеет специальный винт, который позволит Вам быстро зафиксировать результат измерения - винт просто прижимает верхнюю планку.

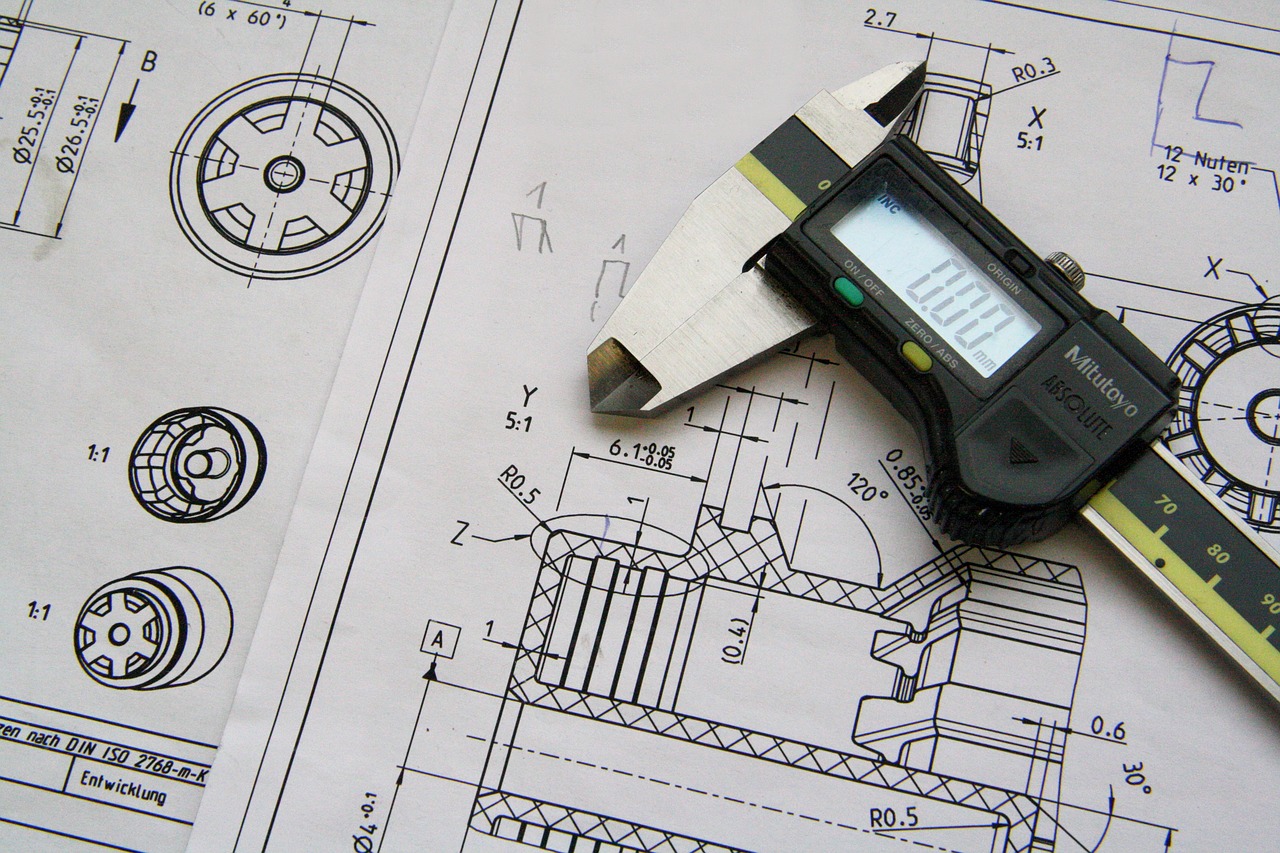

Штангенциркуль электронный имеет ту же конструкцию, но вместо нониуса оборудован дисплеем, благодаря которому упрощается работа с измерительным прибором и повышается точность измерений. Стрелочный штангенциркуль вместо нониуса имеет «часовой» циферблат.

Выбирая штангенциркуль, обратите внимание, чтобы :

• его измерительные части были плоскопараллельными относительно друг к другу;
• при соединении губок не было просвета;
• нониусные шкала была четко выставлена ??на «0» и ее линии были четкими;
• на дисплее при возведении губок всегда был «0» и цифры «не прыгали» (для цифрового устройства);
• стрелка при сведении губок всегда была на «0» (для стрелочного устройства).
