Шламовый насос: что это такое и как он работает

Шламовый насос - специализированное оборудование для перекачки жидкостей с высоким содержанием твёрдых взвешенных частиц. В отличие от обычного центробежного агрегата, этот насос предназначен не для чистой воды, а для тяжёлых смесей: пульп, суспензий, буровых растворов и шламов горнодобывающей промышленности и строительного производства. Стандартный насос в такой среде изнашивается за считанные часы, тогда как шламовый насос способен работать в аналогичных условиях месяцами.

Термин «шлам» в технике обозначает взвесь твёрдых частиц в жидкости. Это может быть смесь песка и глины со строительных площадок, измельчённая руда с обогатительных фабрик, угольная мелочь из шахт, осадок из отстойников очистных сооружений сточных вод, пульпа при добыче полезных ископаемых. Концентрация твёрдого достигает в промышленных условиях значительных величин - от нескольких процентов до трети объёма смеси и выше. Чем выше концентрация и крупнее частицы, тем тяжелее условия работы для насосного агрегата.

Главная сложность в том, что абразивные частицы постоянно соударяются с рабочими деталями насоса изнутри - с лопастями колеса, стенками корпуса, поверхностями уплотнений. Именно это отличает шламовый насос от обычного: его элементы имеют иную геометрию, иные зазоры и выполнены из износостойких материалов, способных противостоять такому воздействию на протяжении длительного срока эксплуатации. Заменять отдельные детали в плановом порядке значительно выгоднее, чем аварийно менять весь агрегат.

На https://nasosy-dv.ru/ можно найти широкий выбор шламовых насосов с характеристиками и рекомендациями по подбору - для разных задач перекачки и конкретных условий работы. Правильный подбор агрегата прямо влияет на эффективность всего процесса и требует знания нескольких параметров среды: плотности смеси, размера частиц, их концентрации и абразивности.

Что значит шламовый насос на практике - это важно понимать не только инженерам-механикам, но и специалистам отдела снабжения промышленных предприятий. Ниже разобраны конструкция, принцип работы, основные виды и критерии выбора таких агрегатов - от особенностей устройства до требований к обслуживанию и эксплуатации.

Шламовые насосы отличаются от водяных не только материалами, но и самой логикой проектирования: каждый узел рассчитан на работу в условиях постоянного абразивного воздействия. Это определяет их применение там, где обычные насосы не способны обеспечить нужный ресурс.

Конструкция и основные узлы шламового насоса

По принципу устройства шламовый насос является центробежной машиной, однако его конструкция существенно отличается от стандартного насосного оборудования для воды. Основные элементы агрегата усилены и выполнены из износостойких материалов - именно это позволяет ему работать в абразивной среде без быстрого разрушения проточных частей.

Корпус изготавливают из прочных материалов - высокохромистого чугуна с содержанием хрома 25-28 процентов или с резиновым внутренним футерованием. Толстые стенки корпуса выдерживают ударное воздействие крупных абразивных частиц. Для сложных условий применяют составные конструкции с быстросменными секциями - это упрощает замену изношенных деталей без полного демонтажа агрегата.

Рабочее колесо - наиболее нагруженный узел насоса. Лопасти расположены с широкими промежутками, канал между ними увеличен: это позволяет пропускать твёрдые включения без закупорки. Размер проходного сечения колеса определяет максимальную крупность частиц, которые насос способен перекачивать без риска блокировки потока.

Подшипниковый узел работает под значительными радиальными и осевыми нагрузками. В шламовых насосах используют усиленные роликовые подшипники - они способны воспринимать нагрузки, возникающие при работе с неоднородными смесями переменной плотности и концентрации твёрдого.

Уплотнения защищают подшипниковый механизм от проникновения шлама. Применяются два основных исполнения: сальниковые (простые в обслуживании, требуют периодической регулировки) и торцевые (надёжнее при высокой концентрации абразива). Выбор типа уплотнений зависит от условий эксплуатации и допустимого межремонтного интервала.

Рамы агрегата делают сварными из профильной стали - это обеспечивает жёсткость монтажной базы и снижает вибрацию при работе с неоднородными потоками. Для мобильных установок рамы монтируют на колёсных тележках или салазках, что позволяет оперативно переместить насос между рабочими точками.

Принцип работы шламового насоса

Принцип работы шламового насоса основан на центробежной силе. Жидкостно-твёрдая смесь поступает в центр вращающегося рабочего колеса, захватывается лопастями и отбрасывается к стенкам корпуса. Там кинетическая энергия потока преобразуется в давление - агрегат создает напор, необходимый для перемещения пульпы по трубопроводу на большие расстояния.

Двухфазный поток - главная сложность при работе с шламом. Твёрдые частицы движутся вместе с жидкостью, но имеют собственную инерцию. Они соударяются с лопастями и стенками корпуса, создавая интенсивный абразивный износ. Благодаря специальным материалам и увеличенным зазорам шламовый насос значительно дольше справляется с этой нагрузкой по сравнению с обычным гидравлическим оборудованием общего назначения.

Мощность привода рассчитывается с учётом плотности смеси. Чем выше концентрация твёрдого в жидкости, тем больше мощности требует привод для поддержания необходимой производительности. При перекачке тяжёлых шламов потребляемая мощность насоса значительно возрастает по сравнению с работой на чистой воде.

Для гидравлических расчётов применяют поправочные коэффициенты на плотность и вязкость среды. Рабочая точка на характеристике насоса смещается: производительность при том же напоре оказывается ниже, а потребляемая мощность выше. Выбирать агрегат только по паспортным данным без учёта свойств среды нельзя - такой подбор является стандартной ошибкой при закупке насосного оборудования.

Шламовые насосы работают в режиме постоянного потока. Остановка при заполненном трубопроводе грозит осаждением твёрдых частиц и блокировкой системы при повторном пуске. В большинстве технологических схем предусматривают насосные станции с резервным агрегатом - это исключает простои при плановых остановках и аварийных ситуациях.

Надёжную работу обеспечивает и механизм защиты от обратного потока. При остановке обратный клапан на нагнетательном трубопроводе предотвращает слив пульпы назад через агрегат - особенно это важно при вертикальных или наклонных трубопроводах с большой высотой подъёма. Без такой защиты повторный пуск создаёт гидравлический удар, способный повредить рабочее колесо.

Объём перекачиваемой среды регулируется частотой вращения колеса через частотный преобразователь. Это позволяет менять производительность без дополнительных потерь давления и адаптировать работу насоса к переменным объёмам шлама. Возможности частотного управления ценны на обогатительных фабриках, где объём подачи руды меняется в течение смены.

Виды шламовых насосов

Виды шламовых насосов классифицируют по нескольким признакам: ориентации вала, способу установки, исполнению уплотнений и материалам рабочих частей. Понимание этих особенностей помогает выбрать вариант, который наиболее подходит под конкретные условия использования и требования к производительности процесса.

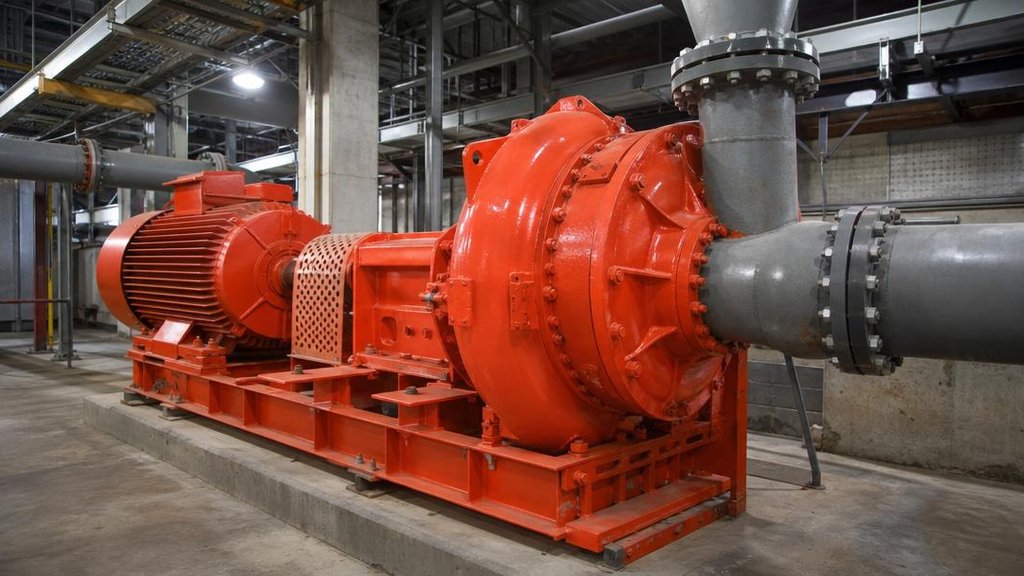

Горизонтальные насосы - самое распространённое исполнение в промышленности. Вал расположен горизонтально, привод передаётся через муфту или клиноремённую передачу. Такие модели удобны в обслуживании: рабочее колесо и износные детали меняются без демонтажа двигателя. Применяются на насосных станциях, обогатительных фабриках и в промышленных установках горнодобывающей промышленности с постоянным режимом работы.

Вертикальный тип используют там, где нужно погрузить насосную часть в зумпф или приямок, оставив двигатель выше уровня жидкости. Типичная схема для шахт: насос стоит в водосборнике, двигатель - на площадке выше. Такое исполнение надёжно защищает привод от контакта с рабочей средой и обеспечивает компактную компоновку в ограниченных пространствах.

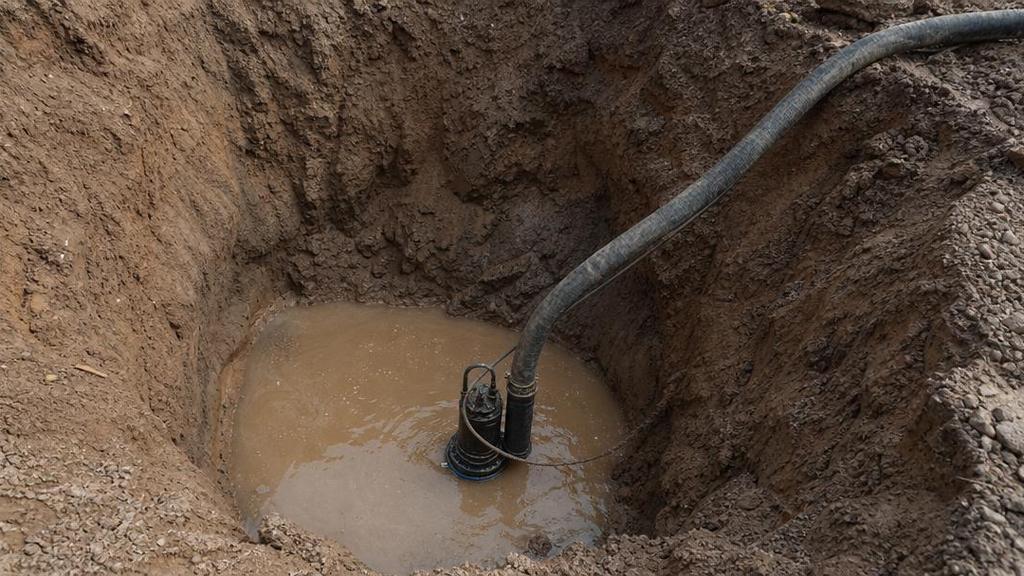

Погружные насосы работают непосредственно в толще шлама. Не требуют заглублённого фундамента и позволяют быстро переместить агрегат на другую рабочую точку. Используются при добыче полезных ископаемых в карьерах, на строительных объектах для откачки шламовых вод, при очистке промышленных отстойников. Погружные установки особенно удобны там, где рабочая точка меняется и требуется частое перемещение оборудования.

Центробежные насосы составляют наиболее широкий класс шламового оборудования, к которому относится большинство горизонтальных, вертикальных и погружных моделей. Дополнительные разновидности - перистальтические насосы: они способны работать с особо высокой концентрацией твёрдого и крупными включениями, но производительность у них значительно ниже, чем у центробежных.

Применение шламовых насосов в промышленности и строительстве

Шламовые насосы применяются в отраслях, где перекачка абразивных смесей составляет основу технологического процесса. Обычное насосное оборудование в таких условиях не подходит - слишком быстрый износ делает его использование экономически нецелесообразным.

Горнодобывающая промышленность

Это наиболее ёмкий рынок применения шламового оборудования. Добыча и обогащение полезных ископаемых сопровождается образованием больших объёмов пульп. Измельчённую руду смешивают с водой и транспортируют по трубопроводам от мельниц к флотационным машинам, от гидроциклонов к сгустителям. В шахтах насосы откачивают шламовые воды из нижних горизонтов. Здесь применяются модели с высокой мощностью и износостойкими деталями - только такие агрегаты обеспечивают работу без аварийных остановок в условиях тяжёлых абразивных нагрузок.

Строительство и горизонтальное бурение

При прокладке коммуникаций без рытья траншей образуется буровой шлам - смесь бентонита, воды и разрушенной породы. Специальные насосы перекачивают этот материал от забоя к очистной установке. На строительных площадках погружные агрегаты откачивают шламовые воды из котлованов при работе в условиях высокого уровня грунтовых вод или вблизи водоёмов.

Очистные сооружения

Насосы перемещают осадок и стоки между технологическими ёмкостями. Осадок очистных сооружений по свойствам близок к шламу - без специализированного оборудования его транспортировка в цикле очистки невозможна. Объём отходов и сточных потоков, проходящих через насосное оборудование крупного очистного комплекса, составляет сотни кубометров в сутки. Такие насосные агрегаты должны обеспечивать надёжный постоянный поток без частых простоев.

Дноуглубительные работы требуют насосов с большим напором и высокой производительностью. Земснаряд захватывает донный грунт вместе с водой, образовавшаяся пульпа перекачивается по пульпопроводу на расстояние в сотни метров. Масса перекачиваемой смеси значительно превышает плотность воды, что создаёт один из наиболее сложных режимов по нагрузке на агрегат.

Промышленные предприятия различных отраслей - металлургических, химических, производящих строительные материалы - используют шламовые насосы для перекачки производственных отходов: суспензий, шламов из отстойников и производственных сточных вод. Роль насоса везде одна: обеспечить надёжное перемещение среды с абразивными твёрдыми включениями при минимальном количестве простоев и замен оборудования.

Как выбрать шламовый насос: ключевые критерии подбора

Выбор шламового насоса требует анализа нескольких групп параметров. Неправильный подбор ведёт к ускоренному износу, частым заменам деталей и снижению эффективности процесса. Важно подходить к выбору системно, не ограничиваясь только производительностью.

Параметры рабочей среды

Первый шаг - описать среду, с которой будет работать насос. Необходимо знать плотность смеси в кг/м?, максимальный размер твёрдых частиц, концентрацию твёрдого по массе или объёму, абразивность и форму частиц, химическую агрессивность жидкости. Каждый из этих параметров влияет на выбор материала рабочих частей и конструкцию корпуса.

Производительность и напор

Производительность (Q, м?/ч) определяет объём смеси, которую насос перекачивает в единицу времени. Напор (H, м) - давление, создаваемое насосом для преодоления сопротивления системы трубопровода. Оба параметра зависят от конструкции колеса и частоты вращения. При перекачке тяжёлых смесей эти характеристики пересчитываются с поправкой на плотность - это снижает риск ошибки при подборе агрегата.

Материал рабочих частей

Стойкость деталей к износу зависит от типа абразива. Для острых минеральных частиц наиболее эффективен высокохромистый чугун. Для округлых мягких частиц - песка, глины, мелких фракций шлама - подходят резиновое или полиуретановое футерование: благодаря эластичности эти детали значительно дольше противостоят ударному износу. Выбрать между металлом и резиной помогает анализ формы и твёрдости абразивных частиц в соответствии с данными по составу перекачиваемой среды.

Место установки и режим работы

Горизонтальные насосы - вариант для стационарных установок с фундаментом и постоянным режимом работы. Погружные модели подходят для мобильных задач в карьерах и строительстве. Вертикальное исполнение удобно для производственных объектов с зумпфами. Постоянный режим требует большего запаса по ресурсу рабочих частей, для периодических задач стоит выбирать модели с простым доступом к деталям для быстрой замены.

При выборе нужно учитывать наличие запасных деталей у поставщика, надёжной сервисной поддержки и возможностей технического обслуживания. Для промышленных предприятий с непрерывным производственным процессом это не менее важно, чем сами технические характеристики насоса. Аварийная остановка агрегата из-за отсутствия запчастей обходится значительно дороже, чем правильно организованное плановое обслуживание.

Обслуживание шламовых насосов и продление ресурса

Обслуживание шламовых насосов требует систематического подхода. Работа в абразивной среде неизбежно ведёт к износу деталей - задача технических специалистов предприятий состоит в том, чтобы снизить скорость этого износа и повысить предсказуемость замены деталей, исключив аварийные остановки.

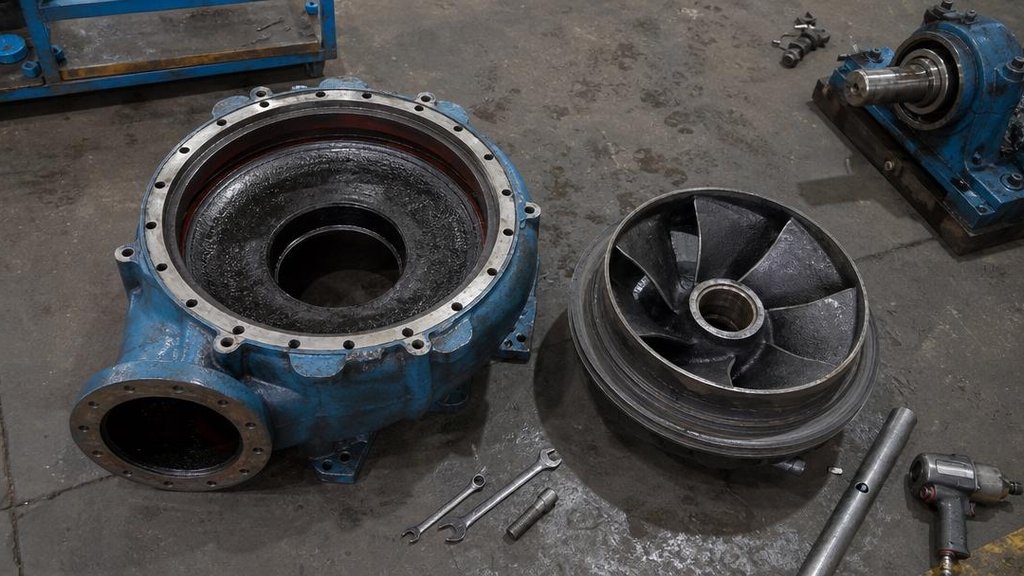

Контроль износа рабочего колеса - основной пункт регламента. Признаки предельного износа: снижение производительности при том же давлении, повышенная вибрация, изменение потребляемой мощности. Своевременная замена колеса позволяет избежать повреждения корпуса - а восстановление корпуса обходится значительно дороже и требует длительного простоя агрегата.

Контроль уплотнений - второй критический пункт. Утечка через сальник сигнализирует о необходимости регулировки или замены набивки. Запущенная утечка приводит к попаданию шлама в подшипниковый узел и его ускоренному износу - для предприятий с постоянным потоком производства это становится причиной внепланового простоя.

Смазка подшипникового узла - обязательная регламентная операция. Узел требует регулярной замены смазки в соответствии с рекомендациями производителя. Перегрев подшипников - первый признак недостаточной смазки или предельного износа, и игнорирование этого сигнала ведёт к разрушению узла.

Снизить количество простоев помогает ведение журнала наработки каждого агрегата. Это позволяет прогнозировать замены деталей и не доводить насос до аварии. Для крупных промышленных предприятий с насосными станциями плановая остановка на замену колеса занимает несколько часов, тогда как аварийная может затянуться на несколько суток.

Повысить ресурс агрегата с помощью правильного режима работы - реальная возможность для большинства объектов. Промывка трубопровода водой перед остановкой насоса значительно снижает риск гидравлического удара при следующем пуске. Надёжные агрегаты с хорошо организованным обслуживанием служат значительно дольше, что прямо сказывается на экономических показателях производственных предприятий.

По мнению специалистов компании Ремторг, грамотный подбор шламового насоса под конкретные условия перекачки - это вопрос не только технической надёжности, но и экономической эффективности. Правильно выбранный агрегат с соответствующими материалами рабочих частей обеспечивает срок службы значительно выше, чем оборудование общего назначения, применённое не по профилю. Для горнодобывающих, строительных и промышленных объектов это означает меньше замен, меньше простоев и более предсказуемые затраты на эксплуатацию на протяжении всего периода использования насосной установки.
